Class SI 400 Форматно-раскроечный станок

Вернуться к каталогу оборудования

Форматно-раскроечные станки

Форматно-раскроечный станок тяжёлого класса Class SI 400.

В базовую комплектацию станка включены:

10 лет гарантии на систему пильной каретки
Анодированная алюминиевая подвижная каретка перемещается по высокоточным закаленным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания
Ручной подъем и наклон пильного узла с помощью маховиков, расположенных спереди станка
Механический индикатор подъема пильного узла
Эксцентриковый прижим

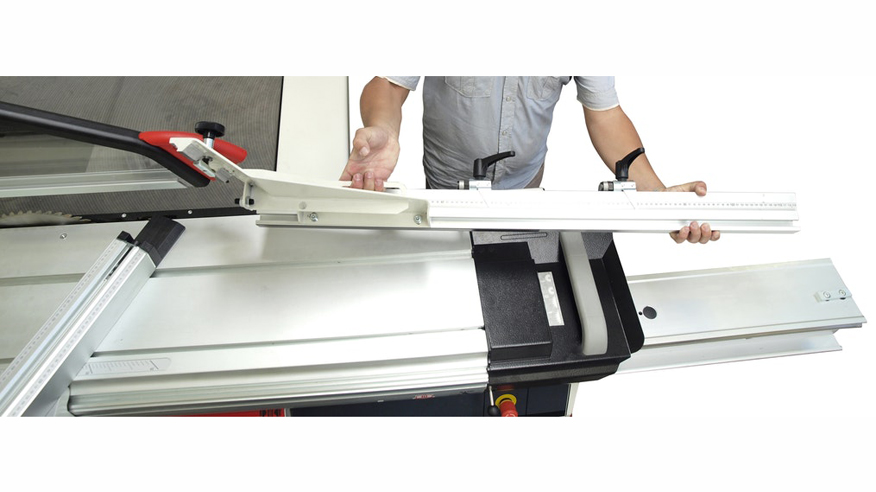

Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов
Удлинение стола на выходе
Каретка длиной 3200 мм
Параллельная направляющая линейка с ручным перемещением. Перемещение линейки по цилиндрической направляющей диаметром 50 мм с настройкой до долей миллиметра
Прямой пуск электродвигателя
Электродвигатель мощностью 7 кВт, 50 Гц (S6)
- S1 5,5кВт 7,5лс 50 Гц (6,6кВт 9лс 60Гц)
- S6 7кВт 9,5лс 50 Гц (8кВт 11лс 60 Гц)
Подрезной узел с независимым приводом и регулировками с внешней стороны станины, оборудованный упорами для быстрой установки положения подрезной пилы
Кнопка аварийного выключения с передней стороны станка
Защита от перегрузок
Защитный кожух над пильным диском для установки на расклинивающий нож (вариант с электрической защитой), с вытяжным раструбом диаметром 60 мм
Основной выключатель, запираемый на навесной замок
Трансформатор для вспомогательной цепи низкого напряжения (110 вольт)

За дополнительную плату станок может быть дооснащен:

Каретка длиной 3800 мм. Длина реза с подрезной пилой 3800 мм
Кнопки пуска-остановки на подвижной каретке для пуска и остановки основного и подрезного узлов
Линейка для выполнения угловых резов. Укомплектована упором, выдвигающимся до 1500 мм
Линейка для дополнительных резов добавляется к упорной линейке, поставляемой со станком
Прижимная балка на всю длину каретки с двумя пневматическими прижимами, с централизованным управлением. Рабочая зона:
- 3030 мм с подвижной кареткой 3200 мм
- 3650 мм с подвижной кареткой 3800 мм

Преимущества станка:

Пильный узел с диаметром пильного диска (400 мм).
Подрезной узел с диаметром пильного диска (120 мм).
Пильный узел выполнен из литого чугуна, что придаёт жесткость и идеальный рез.
Независимый привод подрезной пилы.
Анодированная алюминиевая каретка с ходом 3200 мм.
Ширина пропила по параллельной линейке 1500 мм.
Максимальный вылет пилы над столом 140 мм, при наклоне 45 – 97 мм.
Станина станка выполнена из высокопрочной стали путём естественного старения.
Регулировка подрезной пилы с внешней стороны станка.
