Class SI 400EP Форматно-раскроечный станок

Вернуться к каталогу оборудования

Форматно-раскроечные станки

Форматно-раскроечный станок с программируемыми настройками тяжёлого класса Class SI 400EP.

В базовую комплектацию станка включены:

10 лет гарантии на систему пильной каретки
Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания
Подрезной узел с независимым приводом и регулировками с внешней стороны станины для быстрой установки положения подрезной пилы

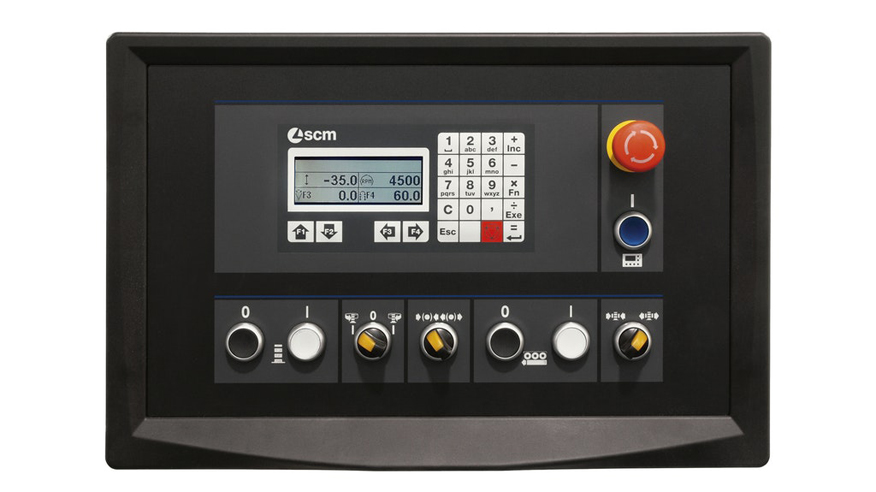

Электронная панель управления READY, настройка по двум осям в стандартной комплектации (настройка по 3-й оси - опция):
- Настройка подъёма/наклона пил (управление параллельной направляющей линейкой - опция)
- Автоматическая настройка инструмента по высоте в зависимости от наклона
- Режимы : ручной, полуавтоматический и автоматический с памятью на 99 программ
- Дополнительные функции: калькулятор и счетчик времени
Эксцентриковый прижим

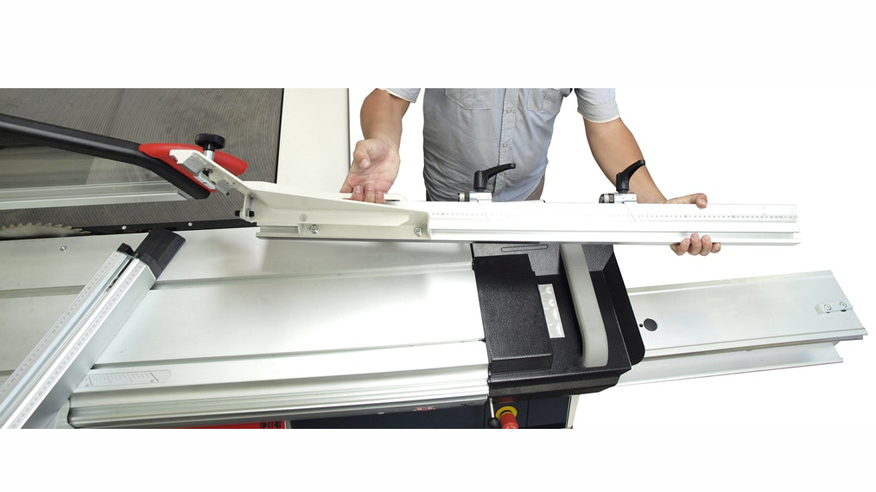

Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов
Удлинение стола на выходе
Каретка длиной 3200 мм
Параллельная направляющая линейка с ручным перемещением. Перемещение линейки по цилиндрической направляющей диаметром 50мм с настройкой до долей миллиметра
Прямой пуск электродвигателя
Кнопка аварийной остановки с передней стороны станка
Защита от перегрузок
Защитный кожух над пильным диском для установки на расклинивающий нож, с вытяжным раструбом диаметром 60 мм
Основной выключатель, запираемый на навесной замок
Трансформатор для вспомогательной цепи низкого напряжения (110 вольт)

За дополнительную плату станок может быть дооснащен:

Каретка длиной 3800 мм. Длина реза с подрезной пилой 3800 мм
Кнопки пуска-остановки на подвижной каретке для пуска и остановки основного и подрезного узлов
Рамный стол с линейкой Quick Lock
Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров. Каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК дисплеем
Линейка для выполнения угловых резов. Укомплектована упором, выдвигающимся до 1500 мм

Преимущества станка:

Пильный узел с диаметром пильного диска (400 мм).
Подрезной узел с диаметром пильного диска (120 мм).
Пильный узел выполнен из литого чугуна, что придаёт жесткость и идеальный рез.
Независимый привод подрезной пилы.
Анодированная алюминиевая каретка с ходом 3200 мм.
Ширина пропила по параллельной линейке 1500 мм.
Максимальный вылет пилы над столом 140 мм, при наклоне 45 – 97 мм.
Станина станка выполнена из высокопрочной стали путём естественного старения.
Регулировка подрезной пилы программируемая.
Параллельная линейка на ШВП.
Кнопки включения пильным узлом вынесены на каретку.

Чтобы автоматизировать процесс раскроя и подрезания заготовок из дерева, ДСП, МДФ, фанеры, композитных материалов, нужно купить форматно-раскроечный станок Class SI 400EP. Станки итальянского бренда SCM используются крупными и средними деревообрабатывающими предприятиями, мебельными фабриками.

Принцип работы

Для распила заготовок используется пильный узел, состоящий из двух дисков – 400 мм (основной), 120 мм (подрезной). Применение такой конструкции гарантирует высокое качество реза, без сколов и неровных краев. Чтобы совершать угловой срез пильный узел может наклоняться в пределах 45-90°. Максимальный вылет диска пилы составляет 140 мм, а при его наклоне на 45° – 97 мм.

Станок SI400 EP Class комплектуется несколькими рабочими столами. На основном, который является неподвижным, располагается пильный узел. Подвижный стол используется для подачи заготовки, дополнительный стол поддерживает отрезанные части. Для перемещения подвижного стола используется анодированная алюминиевая каретка, её ход составляет 3,2 м.

Для расположения заготовки в нужном положении есть упоры и линейки, которые можно настраивать с точностью до долей миллиметра. Упоры имеют систему считывания по магнитной ленте и визуальным отображением результатов на ЖК-дисплее. Линейка оснащается тремя ЖК-индикаторами, для угловых резов может комплектоваться упором, выдвигаемым на 1,5 м.

Преимущества

высокое качество среза;
поворотный пильный узел;
большой ход каретки – до 3200 мм;
независимый привод для подрезной пилы;
станина станка из высококачественной стали;
программируемая регулировка подрезной пилы;
ширина пропила по параллельной линейке может составлять до 1500 мм.

Купить станок модели SI400 EP Class или другие классические станки SCM можно в нашей компании. Специалисты "ТЕКНОКОМ" готовы выполнить поставку оборудования, его монтаж и последующую наладку. Также мы выполняем техническое обслуживание станков SCM и их ремонт.
