Morbidelli UX 100
Вернуться к каталогу оборудования
Гибкие сверлильные центры с ЧПУ
Это обрабатывающий центр, предназначенный для выполнения операций сверления, фрезерования, пазования и забивки шкантов и соединяющий в себе эффективность сверлильной линии с гибкостью обрабатывающего центра.
Имеет рабочие группы, как нижние, так и верхние, позволяющие производить обработку противоположных поверхностей.

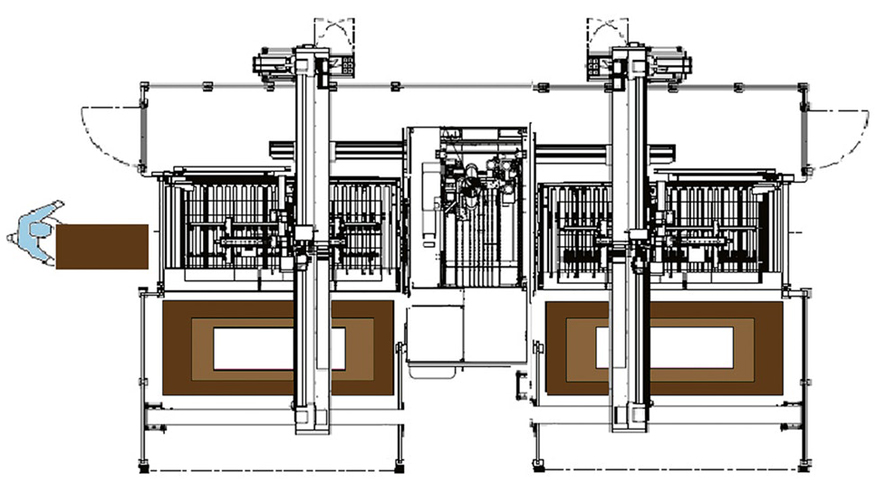

Обладающий высокой универсальностью станок Morbidelli UX может работать как отдельно-стоящий станок так и встроенным в производственную линию, с помощью различных систем перемещения панелей с автоматической загрузкой и выгрузкой.
| Технические данные | ||
| Оси | ||
| Длина панели (макс.) | мм | 3200 |
| Ширина панели (макс.) | мм | 1300 |
| Толщина панели (макс.) | мм | 80 |
| Вес панели (макс.) | кг | 100 |
| X-Y-Z скорость по осям (макс.) | м/мин | 120- 35- 30 |
| Сверлильная голова (база.) | ||
| Вертикальные шпиндели | шт | 31+31 |
| об/мин | до 6000 | до 6000 |
| Горизонтальные шпиндели | шт | 8(X)/4(Y) |
| об/мин | до 6000 | до 6000 |
| Интегриованная пила по оси Х | Ø мм | 125 |
| об/мин | 7500 | 7500 |
| Электрошпиндель (опц.) | ||
| Мощность (S6) | кВт (л.с.) | 9,5 (13) |
| Макс.скорость | об/мин | 24000 |
| Доступные инструменты | шт | 6+6 |
| Подача сжатого воздуха | Бар | 6.5 |
| Расход воздуха и диаметры подсоединений | ||
| Средний расход сжатого воздуха | нл/мин | 500 |
| Макс. мгновенный расход сжатого воздуха | нл/мин | 800 |
| Диаметр аспирационного коллектора верхней головы | мм | 300 |
| Расход воздуха аспирации верхней головы | м3/час | 6300 |
| Диаметр аспирационного коллектора нижней головы | мм | 200 |
| Расход воздуха аспирации нижней головы | м3/час | 2800 |
| Скорость воздушного потока аспирации | м/с | 25 |
| Разрежение | Па | 2500 |
Видео по работе сверлильного центра SCM Morbidelli UX 100 на Youtube:
Еще гибкие сверлильные центры с ЧПУ:
Станок ранее не работал, либо находился в шоу-руме. На такие станки предоставляется гарантия 12 месяцев.
Станок в состоянии «Look as new», т.е. станок полностью восстановленный до состояния «как новый», за исключением окраски станка. На такие станки предоставляется гарантия 12 месяцев.
Станок в состоянии «Протестированный, отремонтированный», т.е. на станке заменены вышедшие из строя детали. Станок протестирован. На такие станки предоставляется гарантия 6 месяцев.
Станок «В рабочем состоянии», т.е. станок протестирован и установлено, что на момент продажи он находится в рабочем состоянии. На такие станки гарантия не предоставляется.
Станок в состоянии «Такой как есть», т.е. станок не тестировался и не ремонтировался. Станок продается таким, как его видно на фото. На такие станки гарантия не предоставляется.
Станок может быть поставлен полностью восстановленым до состояния «как новый», или же может быть поставлен в какой-либо иной категории состояния. Цена – по запросу.
