Olimpic K 560 Кромкооблицовочный станок

Вернуться к каталогу оборудования
Кромкооблицовочные станки средней группы
SCM
Olimpic K 560 Кромкооблицовочный станок

Односторонний кромкооблицовочный станок Olimpic K 560.


Скорость подачи:

  • 18 м/мин по тонкой кромке и при первом проходе по толстой кромке
  • 12 м/мин при втором проходе по толстой кромке

Толщина кромки – от 0,4 до 3 мм


Компоновка рабочих узлов в версии "E" или "HP-E":

В комплектацию станка версии "E" или "HP-E" входят узлы (см. рисунок выше):

  • Клеевой узел, узел подачи и прикатки кромки
  • Торцевой узел обрезки передних/задних свесов кромки
  • Узел черновой обрезки верхних/нижних свесов кромки
  • Узел кромочной цикли
  • Узел клеевой цикли
  • Полировальный узел

Компоновка рабочих узлов в версии "T-E" или "HP-TE":

В комплектацию станка версии "T-E" или "HP-TE" входят узлы (см. рисунок выше):

  • Прифуговочный узел
  • Клеевой узел, узел подачи и прикатки кромки
  • Торцевой узел обрезки передних/задних свесов кромки
  • Узел черновой обрезки верхних/нижних свесов кромки
  • Узел кромочной цикли
  • Узел клеевой цикли
  • Полировальный узел

Компоновка рабочих узлов в версии "ER2" или "HP-ER2":

В комплектацию станка версии "ER2" или "HP-ER2" входят узлы (см. рисунок выше):

  • Клеевой узел, узел подачи и прикатки кромки
  • Торцевой узел обрезки передних/задних свесов кромки
  • Узел черновой обрезки верхних/нижних свесов кромки
  • Двухмоторный узел закругления углов и чистовой обрезки верхних/нижних свесов кромки
  • Узел кромочной цикли
  • Узел клеевой цикли
  • Полировальный узел

Компоновка рабочих узлов в версии "T-ER2" или "HP-TER2":

В комплектацию станка версии "T-ER2" или "HP-TER2" входят узлы (см. рисунок выше):

  • Прифуговочный узел
  • Клеевой узел, узел подачи и прикатки кромки
  • Торцевой узел обрезки передних/задних свесов кромки
  • Узел черновой обрезки верхних/нижних свесов кромки
  • Двухмоторный узел закругления углов и чистовой обрезки верхних/нижних свесов кромки
  • Узел кромочной цикли
  • Узел клеевой цикли
  • Полировальный узел

За дополнительную плату станок может быть дооснащен:

  • керамической лампой на входе в станок (для версий «T-E» и «T-ER2» – после фуговальной группы) для обогрева кромки панели. Настоятельно рекомендуется в случае работы в помещении с низкой температурой или с холодным ДСП в зимнее время;
  • группой нанесения антиадгезионной жидкости «AAR», препятствующей налипанию клея на верхнюю и нижнюю пласти панелей (только для версии с фуговальный узлом);
  • группой распыления полировальной жидкости перед полировальной группой, предназначенной для лучшей очистки панели от остатков клея и восстановления глянцевого блеска наклеенной кромки;
  • группой распыления жидкости для глянцевых, деликатных кромок и кромок с нанесенной сверху защитной пленкой в целях обеспечения лучшего скольжения копиров по кромке, что защищает наклеенную деликатную/глянцевую кромку от повреждения копирами, а кромку с нанесенной защитной пленкой – от задиров пленки копирами;
  • специальной системой копиров «Нестинг» для узла обрезки верхних/нижних свесов кромки, а также для узла кромочных цикль, позволяющей кромить детали с уже рассверленными отверстиями под фурнитуру;
  • сканером штрих-кода;
  • разделителем панелей для автоматической регулировки интервалов между подающимися панелями;
  • системой контроля и дозировки клея через ЧПУ для подачи клея из клеевой ванны «SGP», в зависимости от типа клея и качества кромки оклеиваемой панели;
  • системой «AirFusion» для приклеивания т.н. «лазерной кромки» без клеевого шва.

Преимущества станка:

  • Клеевая ванна «SGP» (SmartGluePot) взамен стандартной, позволяющая использовать как клей ЭВА, так и полиуретановый клей в гранулах с автоматической выгрузкой остатков клея;

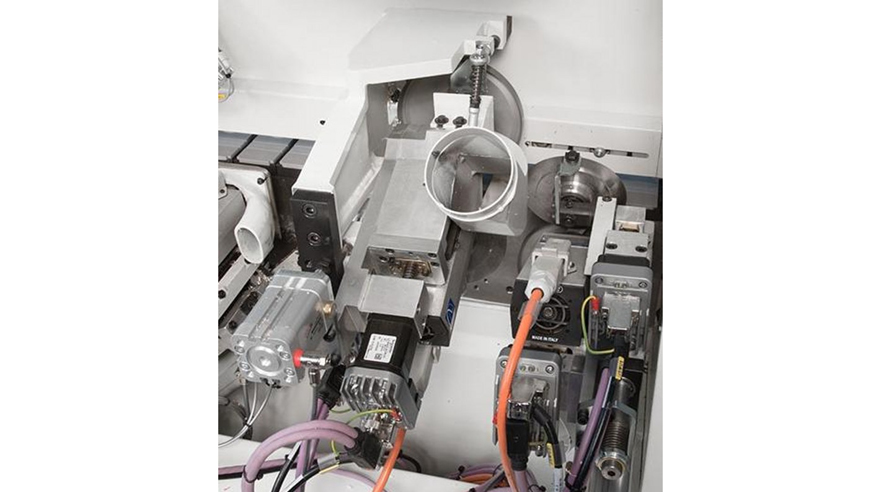

  • Компоновка с индексом «HP»–узлы обрезки верхних/нижних свесов кромки и кромочных циклей с сервоприводами, управляемы;и ЧПУ по 4-м осям для перехода на различные радиусы обработки, узел обкатки углов – мультирадиусный, с сервоприводами, управляемыми ЧПУ по 2-м осям
  • Компоновка с индексом «HP»– электронное позиционирование верхнего прижима в зависимости от толщины панели
  • Фуговальные узлы с алмазным инструментом в версиях «T-E»и «T-ER2»
  • 2-х моторные узлы закругления стыков продольных и поперечных кромок (т.н. «раунд») с алмазным инструментом в версиях «ER-2»и «T-ER2»
  • Функция «Autoset», позволяющая с пульта управления пневматически (для станков без индекса «HP») изменять угол наклона дисковых пил на узле обрезки передних/задних свесов кромки, переключаться на 3 разных радиуса кромок на узле обрезки верхних/нижних свесов и отключать узел кромочных циклей, а в версиях «ER-2»и «T-ER2» – переключаться также с пульта управления на 2 различных радиуса закругления углов на толстыхкромках или отключать узел закругления углов
